3,5 мм
Толщина профиля
Усиленное исполнение металлического профиля реализованной системы.
Монолит Комплект · Стеновая система
Крупнощитовая
опалубка 3,5 мм
Усиленное исполнение крупнощитовой стеновой опалубки для монолитного строительства. Система комплектуется под задачу объекта и может изготавливаться на специализированных производственных площадках в требуемом исполнении.
100 кН/м
Допустимая нагрузка
Показатель для исполнения ST-120 3,5 согласно технической документации изготовителя.
≤ L/400
Прогиб
Не более L/400 при допустимой нагрузке согласно технической документации.
400+
Оборачиваемость
Более 400 циклов заявлено для щитов данного исполнения в документации изготовителя.
Технические характеристики
Реализованное исполнение ST-120 3,5
Параметры приведены по технической документации изготовителя для уже реализованного исполнения системы. Характеристики новой партии подтверждаются документацией фактической производственной площадки.
Профиль
120 × 60 мм
Толщина профиля
3,5 мм
Допустимая нагрузка
100 кН/м
Прогиб
≤ L/400
Оборачиваемость
Более 400 циклов
Высота щитов
0,6–3,3 м
Ширина щитов
0,2–2,4 м
Конструкция
Усиленное исполнение как часть рабочей системы
Щит рассматриваем не как отдельную металлическую позицию, а как часть полноценной опалубочной системы. Рама, палуба, соединительные и опорные элементы должны работать вместе в составе комплекта.
Профиль 120 × 60 мм
Толщина металлического профиля 3,5 мм
Сталь Ст3
Ламинированная фанера толщиной 18 мм
Дренажные отверстия в конструкции профиля
Крепление палубы шурупами или заклёпками в зависимости от исполнения
Подбор замков, подкосов, стяжных элементов и других комплектующих
Реальное оборудование
Не концепт для каталога. Реально изготовленная система.

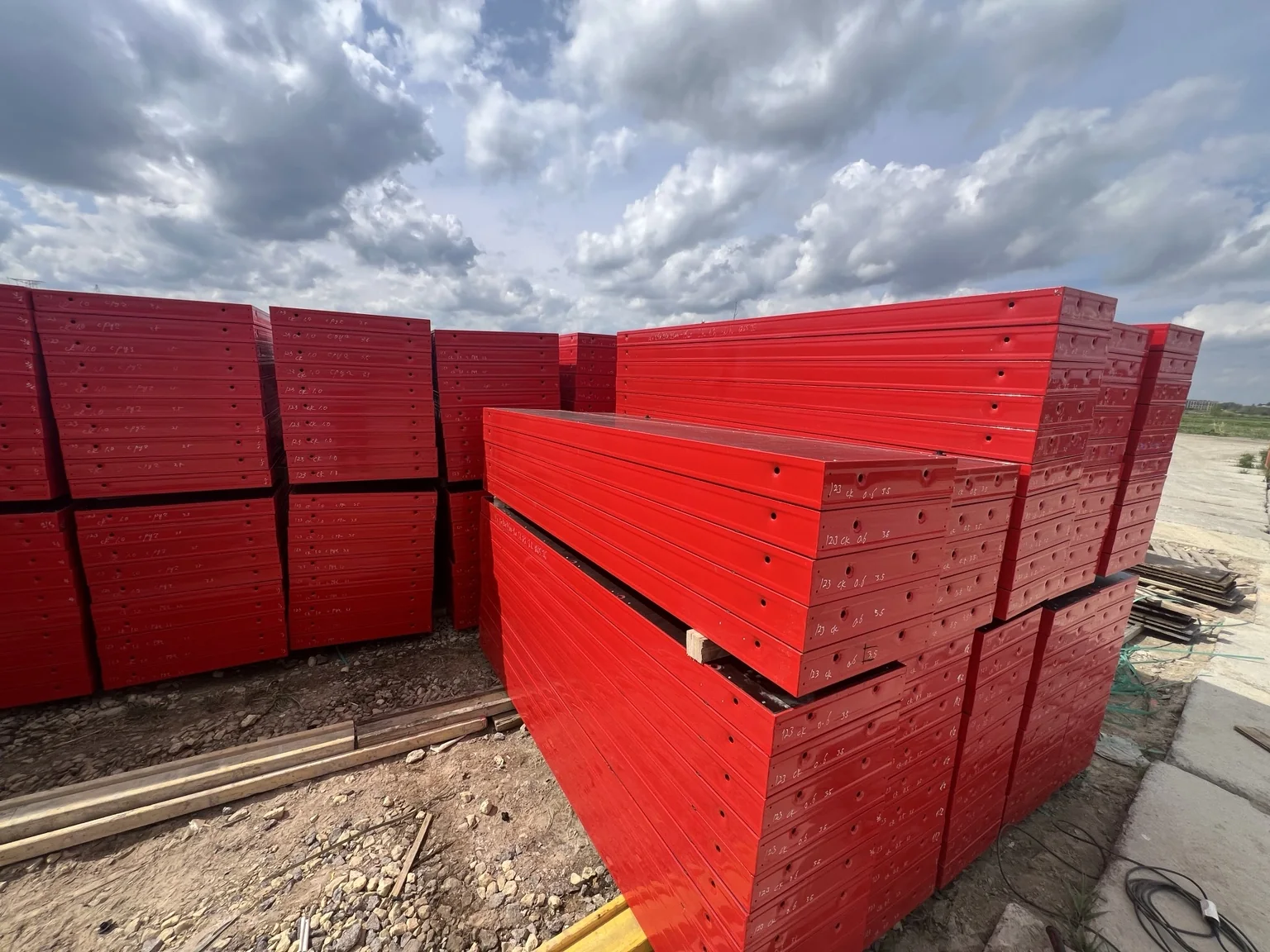

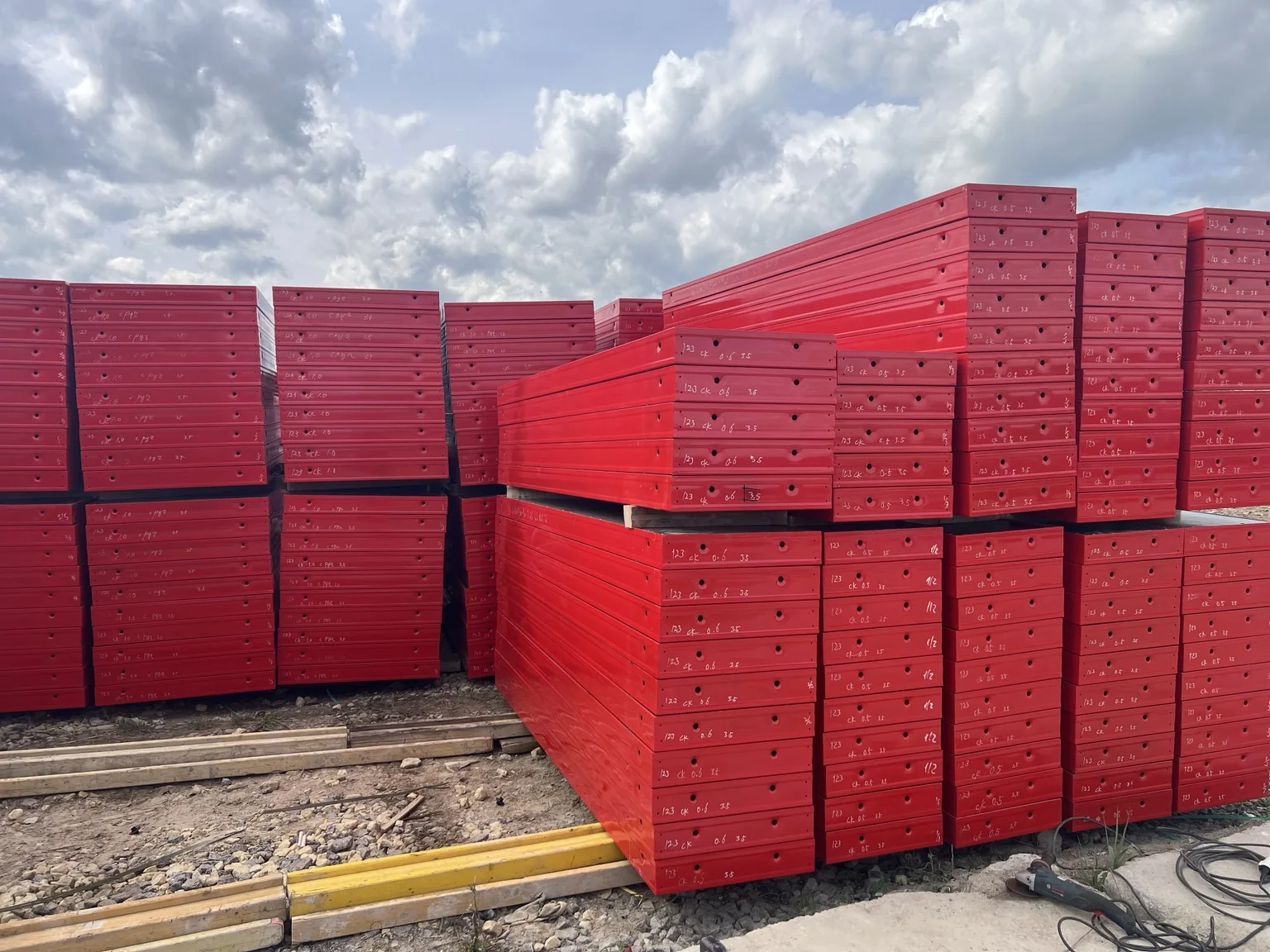

Опалубка такого исполнения уже изготавливалась и поставлялась для строительного проекта. Фотографии на этой странице — реальные щиты партии оборудования.
Новую комплектацию можно обсуждать на основе уже реализованного технического исполнения, а не только каталожного описания.
Посмотреть кейс поставки
Контроль исполнения
Характеристику можно проверить на реальном изделии

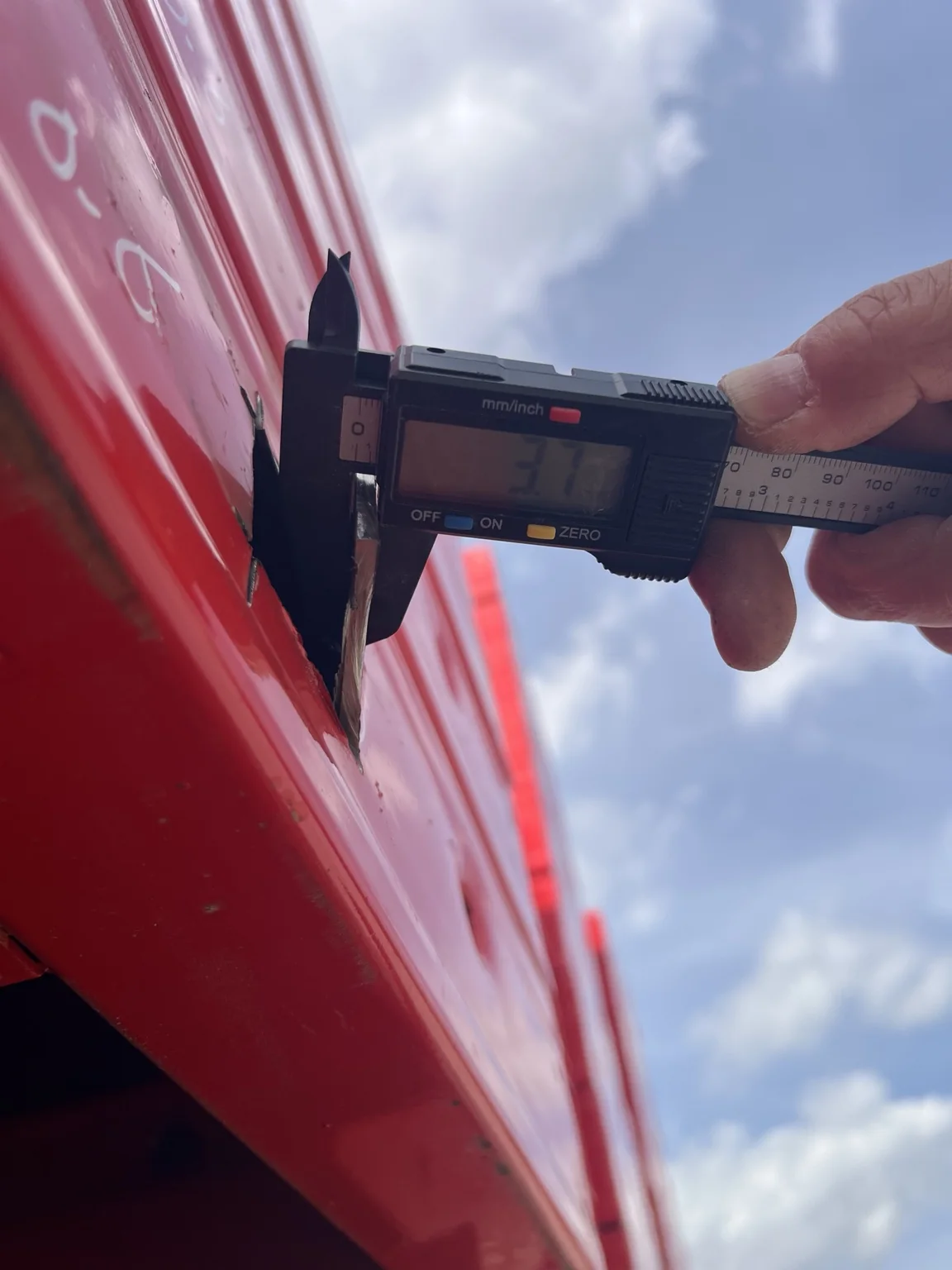

Для усиленной версии одной из ключевых характеристик является толщина металлического профиля 3,5 мм. Контроль фактического изделия позволяет подтвердить исполнение поставленной партии.
Контролируемое исполнение
3,5 мм
Техническая документация
Документация и подтверждение характеристик
Технические параметры на этой странице основаны на документации изготовителя уже реализованного исполнения ST-120 3,5. Для новой партии комплект документов формируется по фактической производственной площадке и исполнению заказа.
Толщина профиля
3,5 мм
Исполнение металлического профиля реализованной партии.
Допустимая нагрузка
100 кН/м
Показатель ST-120 3,5 по технической документации изготовителя.
Допустимый прогиб
≤ L/400
При допустимой нагрузке согласно документации изготовителя.
Оборачиваемость
Более 400 циклов
Заявленный показатель для щитов данного исполнения.
Документы на конкретную поставку
Паспорт, сертификаты и иная сопроводительная документация предоставляются в соответствии с изготовителем и фактическим исполнением конкретной партии оборудования.
Производственная модель
Система не привязана к одной производственной площадке
Изготовление размещается на специализированных производственных площадках, способных обеспечить требуемое техническое исполнение и объём заказа.
Монолит Комплект формирует состав системы и требования к комплектации, подбирает исполнение и организует поставку под задачу конкретного объекта.
Паспорта, сертификаты и сопроводительная документация предоставляются в соответствии с фактическим изготовлением конкретной партии оборудования.
Монолит Комплект
Рассчитать крупнощитовую систему под объект
Пришлите чертежи стен, спецификацию или исходные параметры. Подберём типоразмеры щитов, комплектующие и вариант изготовления и поставки.
Отправить исходные данные
